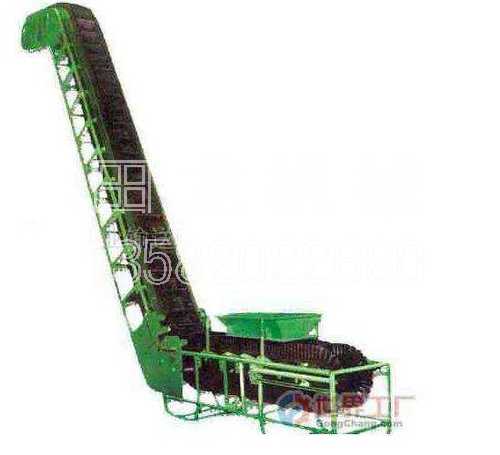

该系列产品主要用于散状物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90º（70º以下最好），其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠性高、节能和斗式提升机提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃---+40℃范围内输送堆积密度为0.5-2.5t/㎥的各种散状物料。对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机溶剂等成分的物料，须在订货时提出，采用相应材料的特殊挡边输送带。
1.电动滚筒  2.头架  3.拍打装置  4.凸弧中间段  5.压带轮  6.中间架  7.中间架支腿  8.波状挡边胶带  9.凹弧中间架  10.加料段  11.改向滚筒  12.尾架  13.张紧装置

（四）选型

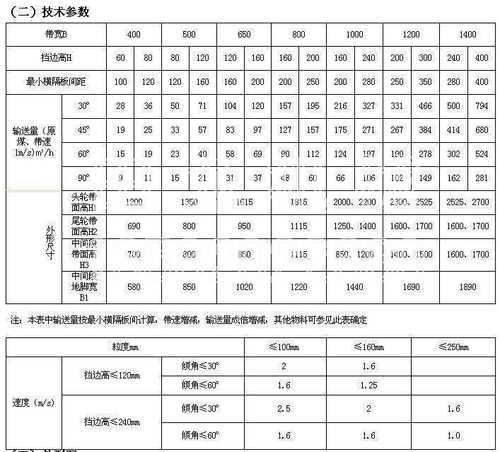

根据输送物料特性、倾角及输送量的大小，参照技术参数表，确定输送机的带宽，挡边高及带速大小。其中：

（1）挡边输送带分常温（-20~50℃）、耐温（120℃以下）、耐高温（180℃以下）及耐酸碱耐油等几种；

（2）输送大块物料时，挡边应选用偏高的；也可不增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2m/s）的办法提高输送量；

（3）输送高度最大70m，最大粒度应小于挡边高30 ~40mm。

（4）上托辊间距一般为1.2m，下托辊间距一般为1.2m，倾角大于60°时为2.4m，防跑偏挡辊间距为3 ~6m。L3标准为2200，最小1500。

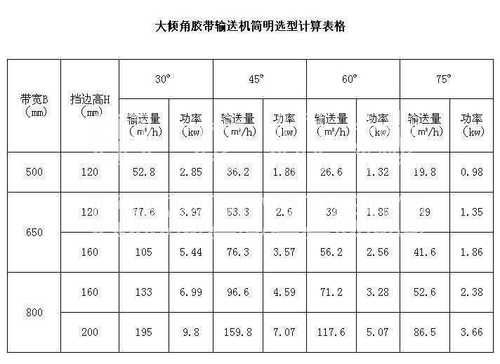

（5）功率估算按下表。

大倾角

 使用说明

1.本表仅适用于初步简易选型，最终选型结果应按计算结果确定。

2.本表中数据按胶带线速度V=1m/s，横隔板间距ts=0.25m，物料容量γ=1t/㎥，提升高度H=10m为假定条件计算，如条件不同应适当换算。

3.选型举例

已知：输送物料为煤，容重γ=0.8t/㎥，物料粒度A≤40mm，输送倾角β=45º，输送量Q=85t/h，输送高度15m，求所需带宽和带速以及电机功率。选求的胶带输送量应为85t/h÷0.8t/㎥=106.25㎥/h，然后在表中45°倾角列中查到B=800,H=160的输送量96.6㎥/h，最为接近，再将线速度改为1.25m/s，则胶带输送量成为96.6m³/h×1.25=120.75m³/h，即可满足使用要求。

相应所需功率为4.59kw×15m÷10m×1.25=8.6kw，可选电机功率为11kw。

4.横隔板形式根据输送机倾角大小选定：

   18º＜β≤40º T型，40º＜β≤60º C型，60º＜β≤90º TC型
