NSE板链式提升机5

来源:田龙机械 发表时间:2013-06-16

特点:NSE系列是我公司引进国外同类产品开发的一种新型垂直提升设备,广板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

板链斗式提升机






板链斗式提升机工作原理:
    NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

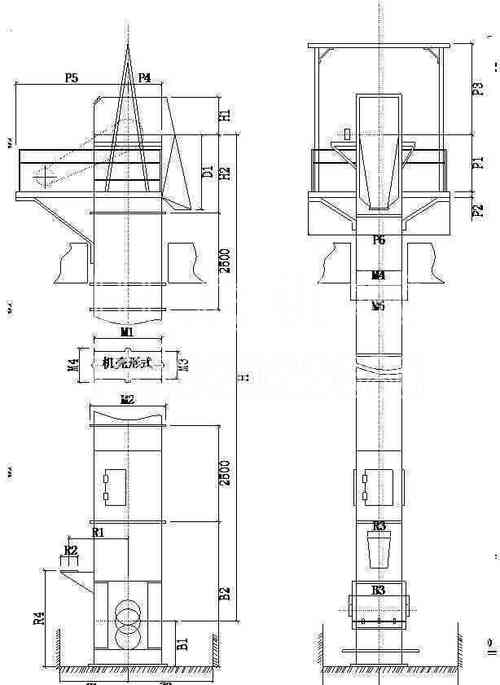

NSE提升机图纸

板链斗式提升机主要结构:
    NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。


板链斗式提升机主要特点:
1.密封性好,环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

高填充率耐磨料斗:
  1、斗子材料:16Mn耐磨板材。
  2、斗子填充率:75%-90%(因速度和物料而定)。
  3、带进料耐磨板。
  4、侧板外伸出两块翼板,在进料和出料时起导料槽的作用。
  5、统一胎模CO2气体保护满焊接,
  6、与链条连接的四孔一次冲压成型。

1、结构:由轮毂和分体齿圈组成。
2、材质:轮毂ZG45;齿圈20CrMo锻钢;高强度铰直栓。
3、技术数据:分低速12个齿,高速24个齿两种。
4、加工方法:线切割同步整体加工;安装后分割。
5、热处理方法:轮毂调质HB217-255;齿圈表面淬火硬度HRC55-60

尾部链轮
1、材质:ZG35Mn。
2、技术数据:光轮无齿精车。
3、热处理:中频淬火HRC55-60。
4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。
